Denerwujące stuki, dochodzące z zawieszenia pojazdu, podczas jazdy po nierównościach i pokonywaniu poprzecznych nierówności na asfalcie? Wyraźne pogorszenie komfortu jazdy? Czas sprawdzić łączniki stabilizatora! Kiedy trzeba wymienić łącznik stabilizatora? Objawy awarii łącznika stabilizatora – jak je rozpoznać?

Stuki dochodzące z zawieszenia podczas jazdy po nierównościach, głuche odgłosy przy przejeżdżaniu przez progi zwalniające i pogorszenie komfortu jazdy? Jedną z możliwych przyczyn jest uszkodzony łącznik stabilizatora. To niewielki, stosunkowo tani element zawieszenia, który ma istotny wpływ na jego pracę. Jak rozpoznać awarię łącznika stabilizatora, ile kosztuje jego wymiana i czy można przeprowadzić ją samodzielnie? Sprawdzę również, jak długo wytrzymują łączniki stabilizatora i co przyspiesza ich zużycie.

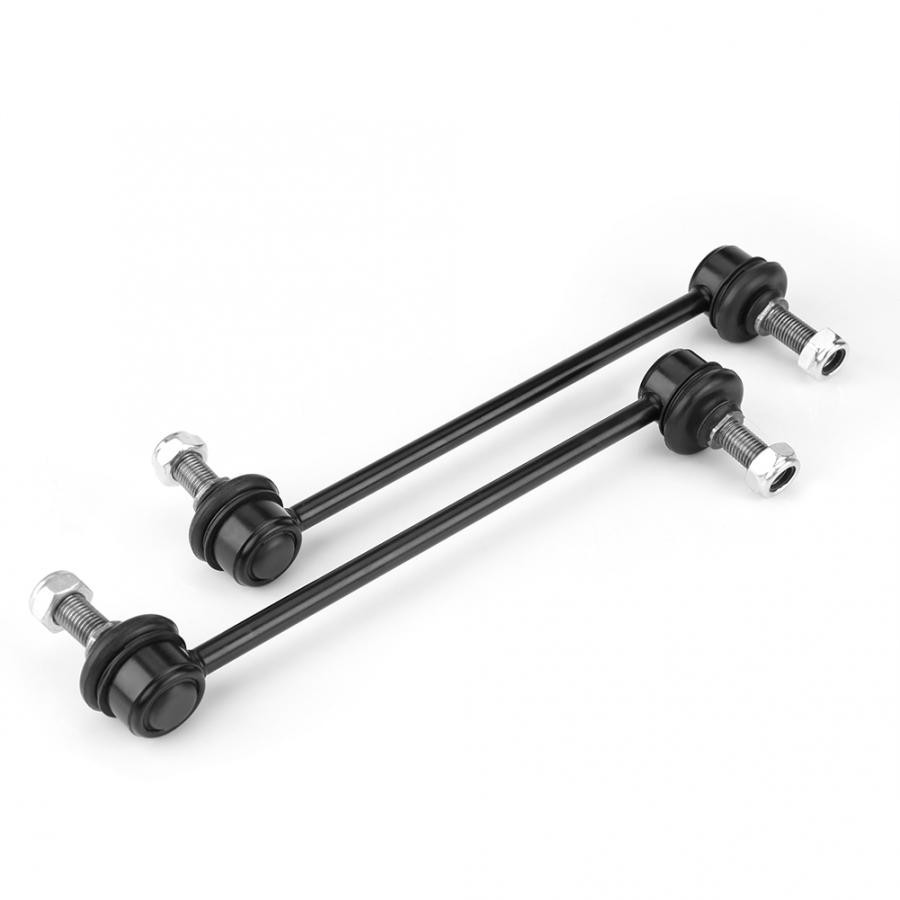

Łącznik stabilizatora jest elementem, który łączy stabilizator z innymi częściami zawieszenia samochodu. Pracuje podczas pokonywania zakrętów, przejeżdżania przez nierówności i podczas ruchów nadwozia. Jego uszkodzenie najczęściej objawia się charakterystycznym stukaniem, ale nie każdy hałas dochodzący z zawieszenia oznacza awarię właśnie tej części. Pamiętaj, że praktycznie każda uszkodzona część zawieszenia stuka albo skrzypi. Albo skrzypi i stuka.

Jak sprawdzić łącznik stabilizatora? Objawy awarii

Najbardziej charakterystycznym objawem uszkodzenia łącznika stabilizatora jest stukanie dochodzące z okolic zawieszenia. Dźwięki pojawiają się najczęściej podczas jazdy po nierównościach, na przykład po drodze brukowanej, szutrowej albo na uszkodzonym asfalcie.

Stuki mogą być szczególnie wyraźne podczas pokonywania niewielkich, poprzecznych nierówności. Czasami przypominają odgłosy uderzania metalowym elementem o inną część zawieszenia. Mogą występować z przodu lub z tyłu samochodu, zależnie od tego, na której osi zamontowany jest uszkodzony łącznik.

Do typowych objawów awarii należą:

– głuche stukanie podczas jazdy po nierównościach;

– metaliczne odgłosy dochodzące z okolic kół;

– stuki podczas przejeżdżania przez progi zwalniające;

– odgłosy pojawiające się podczas jazdy po nierównej nawierzchni;

– widoczne uszkodzenie gumowych osłon przegubów;

– wyczuwalny luz na przegubach łącznika.

W niektórych przypadkach kierowca może zauważyć również większe przechyły nadwozia podczas pokonywania zakrętów. Nie jest to jednak objaw charakterystyczny wyłącznie dla uszkodzonego łącznika stabilizatora. Podobne zachowanie samochodu może wynikać z innych problemów z zawieszeniem. Przede wszystkim związanych z amortyzatorami.

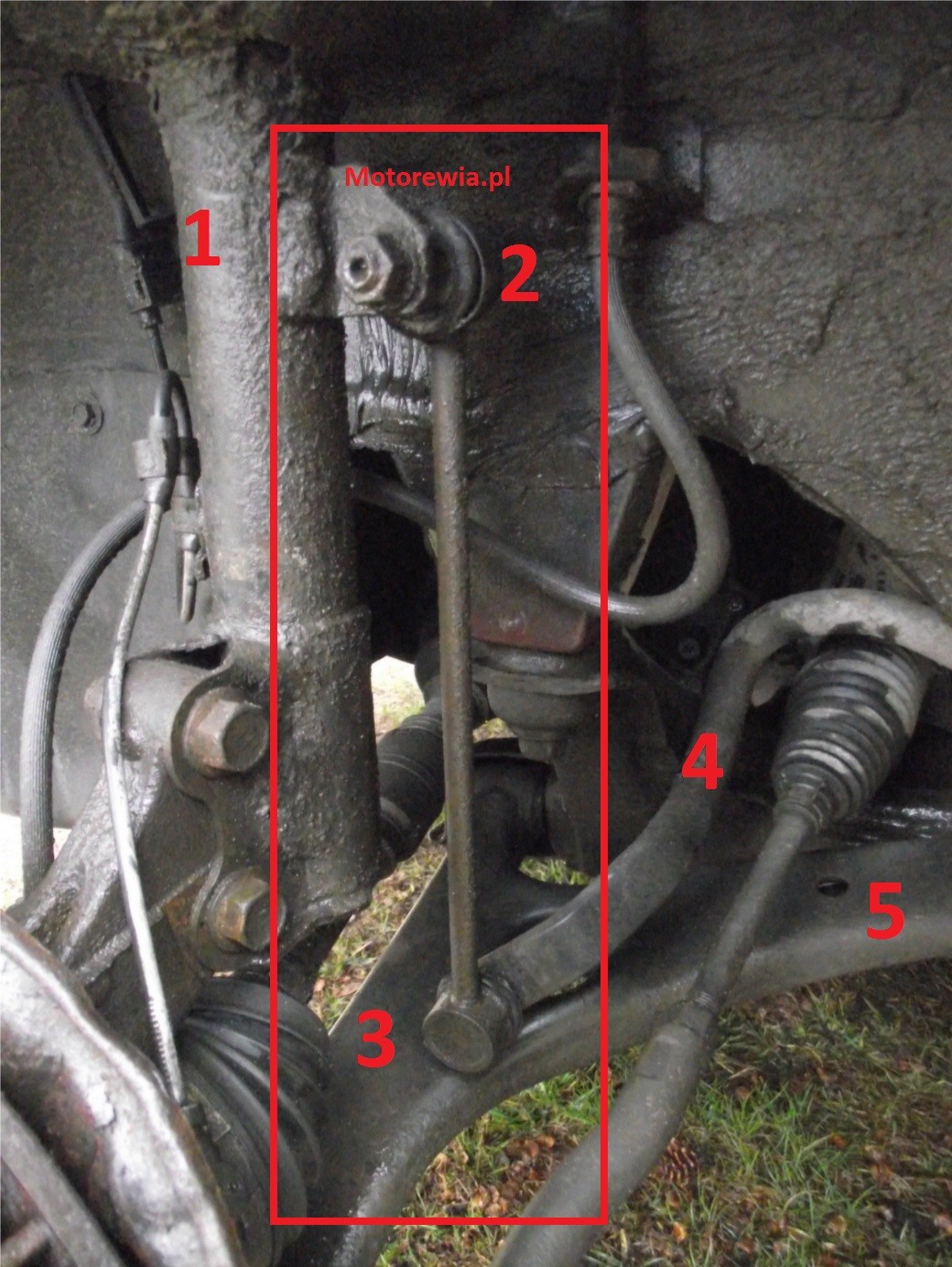

Kolumna resorująca (kolumna MacPhersona)
2. Górny przegub łącznika stabilizatora i mocowanie do kolumny resorującej.
3. Dolny przegub łącznika stabilizatora i mocowanie do stabilizatora.
4. Stabilizator
5. Wahacz.

Jak sprawdzić, czy łącznik stabilizatora jest uszkodzony?

Co może zrobić amator? Moim zdaniem jeśli zawieszenie zaczyna często stukać i skrzypieć, warto odwiedzić SKP (Stację Kontroli Pojazdów). Sprawdzenie auta na torze przeszkód (tak nazywam ścieżkę diagnostyczną) przez specjalistę (diagnostę) pozwoli prawidłowo wykryć uszkodzony element. Choć nie zawsze. W moim samochodzie skrzypiało przez rok, zanim diagnosta wykrył winnego w zawieszeniu wielowahaczowym. Pamiętaj – nigdy nie wymieniaj połowy samochodu na chybił trafił. Precyzyjna diagnostyka to klucz do właściwej naprawy auta.

Pierwszym etapem diagnostyki łączników stabilizatora są oględziny elementu. Sprawdza się stan metalowego korpusu, przegubów oraz gumowych osłon. Pęknięta lub zsunięta osłona może umożliwić przedostawanie się wody i zanieczyszczeń do przegubu. Przyspiesza to jego zużycie.

Ważne jest też sprawdzenie, czy na przegubach nie występuje nadmierny luz. W tym celu trzeba poruszać łącznikiem i ocenić stan jego przegubów kulowych (dlatego warto to robić w SKP). Luz, którego nie powinno być, wskazuje na zużycie elementu. Warto przy okazji skontrolować gumowe tuleje mocujące sam stabilizator. Ich zużycie również może powodować stukanie, które łatwo pomylić z uszkodzeniem łącznika. To wszystko najlepiej zrobi diagnosta.

Jaką rolę pełni łącznik stabilizatora w zawieszeniu?

Łącznik stabilizatora jest elementem układu zawieszenia, który odpowiada za połączenie stabilizatora z inną częścią zawieszenia. Może łączyć stabilizator z wahaczem, kolumną resorującą lub innym elementem zawieszenia.

Łączniki występują najczęściej po obu stronach stabilizatora. W typowym rozwiązaniu mają postać metalowego pręta zakończonego przegubami kulowymi. Przeguby umożliwiają ruch elementów zawieszenia względem siebie, a jednocześnie przekazują siły pomiędzy stabilizatorem i zawieszeniem. Spotyka się również inne konstrukcje łączników, w tym rozwiązania wykorzystujące elementy z tworzyw sztucznych.

Po co stosuje się stabilizator w układach zawieszenia samochodowego?

Stabilizator jest elementem zawieszenia, którego zadaniem jest ograniczanie przechyłów nadwozia podczas pokonywania zakrętów. Jest to najczęściej stalowy pręt o odpowiednio dobranej sprężystości, połączony z elementami zawieszenia lewego i prawego koła na jednej osi.

Podczas pokonywania zakrętu nadwozie samochodu ma tendencję do przechylania się na zewnętrzną stronę łuku. Stabilizator ogranicza ten ruch, przenosząc część sił pomiędzy lewą i prawą stroną zawieszenia. Dzięki temu samochód zachowuje bardziej przewidywalne zachowanie podczas jazdy po łukach, a przechyły nadwozia są mniejsze.

Łączniki stabilizatora umożliwiają przekazywanie sił pomiędzy stabilizatorem i elementami zawieszenia. Muszą jednocześnie pozwalać na ruch wynikający z pracy zawieszenia. Dlatego stosuje się w nich przeguby kulowe lub inne rozwiązania konstrukcyjne zapewniające odpowiednią ruchomość połączenia.



Dlaczego łączniki stabilizatora ulegają uszkodzeniom?

Łączniki stabilizatora pracują pod obciążeniem podczas pokonywania zakrętów i nierówności. W trakcie eksploatacji samochodu są narażone na działanie wody, błota, soli drogowej, kurzu oraz uderzeń mechanicznych.

Do najczęstszych przyczyn ich uszkodzeń należą:

– Zużycie przegubów kulowych – podczas eksploatacji samochodu elementy współpracujące w przegubie stopniowo się zużywają. Pojawia się luz, który może powodować charakterystyczne stukanie.

– Uszkodzenie gumowych osłon – pęknięta osłona nie chroni już skutecznie przegubu przed wodą i zanieczyszczeniami. Guma się po prostu starzeje, kruszy i pojawiają się nieszczelności.

– Korozja – wilgoć i sól drogowa mogą przyspieszać korozję metalowych części łącznika. Dzieje się tak wtedy, gdy wspomniane wcześniej gumowe osłony są nieszczelne.

– Uderzenia w nierówności – gwałtowne najechanie na dużą dziurę lub krawężnik może doprowadzić do uszkodzenia elementu (a także innych części zawieszenia).

– Częsta eksploatacja na drogach niskiej jakości – częste pokonywanie nierówności i progów zwalniających zwiększa obciążenia działające na elementy zawieszenia.

Nie bez znaczenia jest również jakość zastosowanej części oraz prawidłowość jej montażu.

Nie ma się co oszukiwać – najtańsze łączniki stabilizatora, bezmarkowe, nie należą do trwałych. Różnice cenowe pomiędzy najtańszymi częściami bezmarkowymi, a dobrymi zamiennikami są niewielkie. Moim zdaniem nie warto kupować najtańszych podzespołów.

Jaka jest trwałość łączników stabilizatora?

Mogę powiedzieć tak – działają dopóki się nie zepsują. Nie istnieje jeden uniwersalny przebieg, po którym należy wymieniać łączniki stabilizatora. Nie mają one określonego interwału wymiany, który obowiązywałby wszystkie samochody. Trwałość zależy od konstrukcji zawieszenia, jakości części, warunków eksploatacji, stanu dróg i stylu jazdy kierowcy. Łączniki mogą wymagać wymiany stosunkowo szybko w samochodach eksploatowanych na drogach pełnych dziur. Do tego dochodzi jeszcze jakość części. Zdarzają się jednak przypadki, w których wytrzymują bardzo duże przebiegi.

W mojej Toyocie, która posłużyła do wykonania zdjęć wykorzystanych w tym artykule, łączniki stabilizatora wytrzymały 292 tys. km! Prawie 300 tys. km na łączniku zastosowanym na pierwszy montaż! Co ciekawe, uszkodzeniu uległ tylko jeden z nich – po stronie kierowcy. Doszło w nim do uszkodzenia gumowej, górnej osłony przegubu, a następnie pojawiło się charakterystyczne stukanie.

Ile kosztuje łącznik stabilizatora?

Łącznik stabilizatora należy do stosunkowo niedrogich elementów zawieszenia (w porównaniu do cen innych części). Cena zależy jednak od modelu samochodu, konstrukcji części, producenta i jakości wykonania. W przypadku popularnych samochodów można znaleźć zamienniki kosztujące kilkadziesiąt złotych. W przypadku bardziej skomplikowanych konstrukcji, samochodów klasy premium i mniej popularnych modeli cena może być znacznie wyższa.

Łącznik musi być odpowiednio dopasowany do konkretnego samochodu, a jego konstrukcja i jakość wykonania mają znaczenie dla trwałości. Na rynku dostępne są części wielu producentów, między innymi TRW, Lemförder, Delphi, Monroe, Febest, Blueprint czy SWAG. Moim zdaniem najlepiej dobierać części za pomocą numeru VIN w sklepach, które korzystają z katalogów referencji.

Czy trzeba wymieniać oba łączniki stabilizatora na jednej osi?

Nie ma bezwzględnego obowiązku wymiany obu łączników stabilizatora jednocześnie. Jeżeli uszkodzeniu uległ tylko jeden element, można wymienić wyłącznie jego. Należy jednak dokładnie skontrolować stan drugiego łącznika, ponieważ pracuje on w podobnych warunkach i może być w zbliżonym stopniu zużyty. Jeśli drugi element również wykazuje luzy, uszkodzenia osłon lub oznaki zużycia, warto wymienić go przy tej samej okazji. Pozwala to uniknąć kolejnej wizyty w warsztacie.

Do kosztu części trzeba doliczyć robociznę. Cena usługi zależy od dostępu do mocowań, konstrukcji zawieszenia i stanu śrub. Zardzewiałe lub zapieczone mocowania mogą znacznie wydłużyć czas naprawy. I zwiększyć jej koszt.

Obejrzyj również:

Czy można samodzielnie wymienić łącznik stabilizatora?

W wielu samochodach wymiana łącznika stabilizatora nie jest szczególnie skomplikowaną naprawą. Wymaga jednak odpowiednich narzędzi, bezpiecznego podniesienia samochodu i znajomości konstrukcji zawieszenia. Największym problemem bywają zapieczone nakrętki mocujące oraz obracający się trzpień przegubu kulowego. W zależności od konstrukcji może być konieczne użycie klucza imbusowego, Torx lub specjalnego narzędzia do przytrzymania trzpienia.

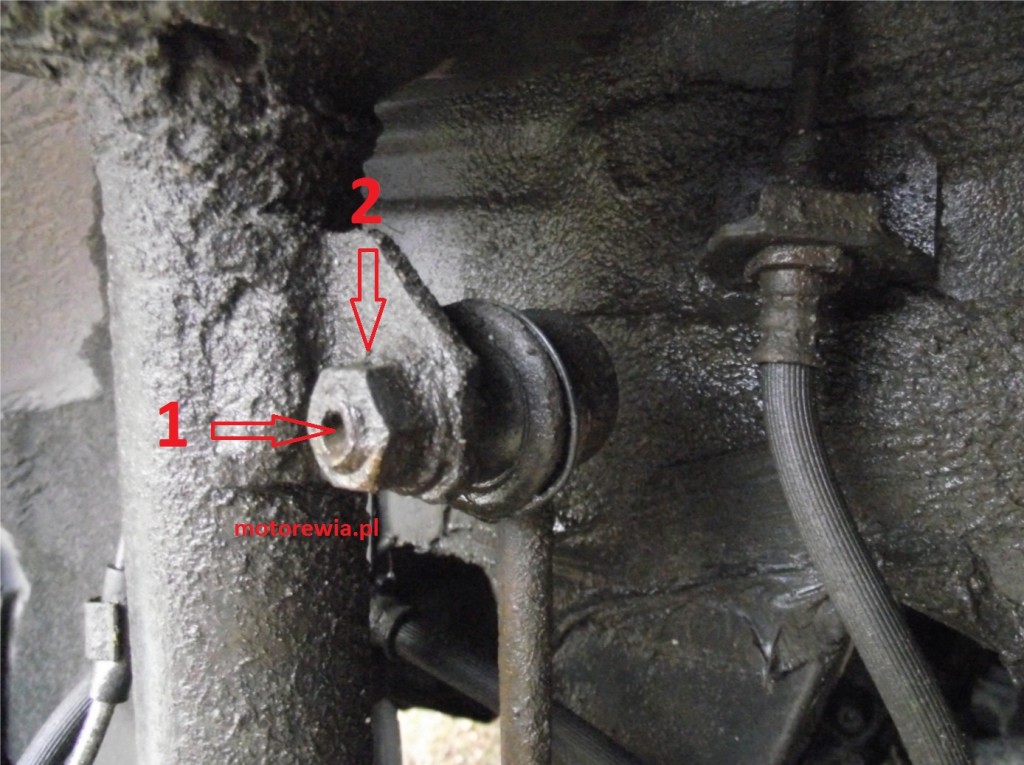

Mocowanie łącznika stabilizatora do kolumny resorującej.
Jak odkręcić?
1. Tu umieścić klucz inbusowy.
2. Tu umieścić klucz oczkowy. Ale najlepiej zlecić wymianę w warsztacie samochodowym. Mechanik skorzysta z narzędzi hydraulicznych i nie będzie miał problemu z odkręceniem i dokręceniem śrub.

Ja zalecam wymianę części zawieszenia w warsztacie samochodowym. Jeśli chcecie zaoszczędzić – kupcie części samodzielnie. Mechanik wymieni taki łącznik w pół godziny, nie będzie mieć problemów z zapieczonymi śrubami (bo zastosuje klucz hydrauliczny) i dokręci sworzeń z odpowiednim momentem, zgodnym z zaleceniami producenta auta.

Jak samodzielnie wymienić łącznik stabilizatora?

Sposób wymiany zależy od konstrukcji samochodu. Poniższy opis przedstawia ogólną procedurę, która może różnić się szczegółami w zależności od modelu.

1. Samochód należy ustawić na płaskim, utwardzonym podłożu. Zabezpieczyć go przed przemieszczeniem, włączyć hamulec postojowy i zastosować kliny pod koła.

2. Poluzować śruby mocujące koło, przy którym będzie wykonywana naprawa.

3. Podnieść samochód w miejscu przewidzianym przez producenta i oprzeć go na odpowiedniej podporze warsztatowej. Nie wolno pracować pod samochodem opartym wyłącznie na podnośniku.

4. Zdemontować koło, aby uzyskać dostęp do łącznika stabilizatora.

5. Oczyścić mocowania z brudu i korozji. W przypadku zapieczonych nakrętek można zastosować odpowiedni preparat penetrujący.

6. Odkręcić nakrętki mocujące łącznik do stabilizatora i drugiego elementu zawieszenia. Jeśli trzpień przegubu obraca się razem z nakrętką, należy przytrzymać go odpowiednim narzędziem.

7. Zdemontować stary łącznik i porównać go z nowym elementem. Trzeba sprawdzić długość, kształt, rodzaj mocowań i zgodność z konkretną wersją samochodu.

8. Zamontować nowy łącznik zgodnie z instrukcją producenta części i dokumentacją serwisową samochodu. Należy zwrócić uwagę na prawidłową stronę montażu, jeśli element ma określone położenie.

9. Dokręcić mocowania momentem określonym przez producenta samochodu. Warto użyć klucza dynamometrycznego.

10. Zamontować koło, opuścić samochód i dokręcić śruby koła zgodnie z zaleceniami producenta.

W niektórych samochodach konieczne może być odpowiednie ustawienie zawieszenia lub odciążenie stabilizatora, aby możliwe było swobodne wyjęcie i zamontowanie łącznika. Nie należy używać siły do wymuszania montażu części, która nie pasuje do mocowań.

Warto pamiętać, że nieprawidłowo zamontowany łącznik może szybko ulec uszkodzeniu. Istotne jest również zastosowanie właściwej części – niektóre łączniki mają określoną stronę montażu i nie są zamienne między lewą i prawą stroną. Dlatego nadal zalecam zlecenie wymiany w warsztacie samochodowym.

Czy po wymianie łącznika stabilizatora trzeba ustawiać geometrię kół?

Zazwyczaj nie. Sama wymiana łącznika stabilizatora nie wymaga automatycznie ustawiania geometrii zawieszenia, ponieważ element ten nie jest typowym elementem regulacyjnym geometrii kół. Jeżeli podczas naprawy nie naruszono innych mocowań ani elementów regulacyjnych zawieszenia, nie ma standardowej potrzeby wykonywania regulacji geometrii.

Jeśli jednak samochód ma inne objawy, na przykład ściąga na jedną stronę, występuje nierównomierne zużycie opon lub podczas naprawy ingerowano w elementy wpływające na ustawienie kół, należy sprawdzić geometrię.

Czy można jeździć z uszkodzonym łącznikiem stabilizatora?

Nie należy lekceważyć awarii łącznika stabilizatora, nawet jeśli samochód nadal porusza się normalnie. W przypadku zużytego przegubu mogą pojawić się stuki i luzy, a skuteczność działania stabilizatora może być ograniczona. W zależności od stopnia uszkodzenia i konstrukcji zawieszenia może to wpływać na zachowanie samochodu podczas pokonywania zakrętów.

Ważna uwaga techniczna do artykułu – wymieniać łączniki parami czy nie? Ustawiać geometrię po wymianie łączników czy nie?

Dokonałem korekty artykułu z 2020 roku. Wcześniej producenci części zawieszenia zalecali, aby zawsze wymieniać łączniki stabilizatora parami. Ponadto zalecano, aby po każdej ingerencji w zawieszenie dokonać sprawdzenia i ewentualnej korekty geometrii zawieszenia. Obecnie to się zmieniło. Braku obowiązku wymiany parami, geometrii i diagnostyki jest zgodny z materiałami technicznymi Delphi, który jest również producentem części zawieszenia.

Ale ostateczna decyzja należy do kierowcy.
