Układ chłodzenia w samochodach elektrycznych jest mocno rozbudowany. Układ chłodzenia w autach EV wymaga również regularnego serwisowania. Awarie układu chłodzenia w samochodach elektrycznych są kosztowne – koszty naprawy idą w tysiące złotych. Ale jeszcze gorsza sytuacja ma miejsce wtedy, gdy zaniedbany układ chłodzenia doprowadzi do uszkodzenia drogich części samochodu, takich jak silnik i bateria trakcyjna.

Artykuł poruszy następujące zagadnienia:

Jak jest zbudowany układ chłodzenia w samochodzie elektrycznym, znany jako Thermal Management System?

Układ chłodzenia w samochodach spalinowych ma o wiele prostszą budowę niż układ chłodzenia w autach elektrycznych. Układ chłodzenia w benzyniakach i dieslach ma za zadanie utrzymywanie odpowiedniej temperatury silnika i dodatkowych podzespołów (jak np. zawór EGR). Ciepło z układu chłodzenia jest odbierane przez nagrzewnicę do układu ogrzewania kabiny. W nowszych autach sprawa jest nieco bardziej skomplikowana dzięki elektrycznie sterowanym termostatom. Ale i tak, powtórzę to drugi raz, budowa układu chłodzenia w samochodach spalinowych jest prostsza.

Układ chłodzenia w samochodach spalinowych ma tylko jeden obieg, no, powiedzmy dwa, jeśli weźmiemy pod uwagę obieg mały (bez chłodnicy) na etapie rozgrzewania silnika.

Układ chłodzenia w samochodach elektrycznych może mieć wiele obiegów. W najprostszym rozwiązaniu są trzy obiegi:

– obieg chłodzenia baterii trakcyjnej;

– obieg chłodzenia zintegrowanego układu napędowego samochodu elektrycznego (silnika elektrycznego, falownika, redukcyjnej skrzyni biegów z dyferencjałem, sprawdź jak ten układ jest zbudowany) a także konwertera napięcia (na 12V, do zasilania elektryki samochodu);

– obieg ogrzewania baterii trakcyjnej.

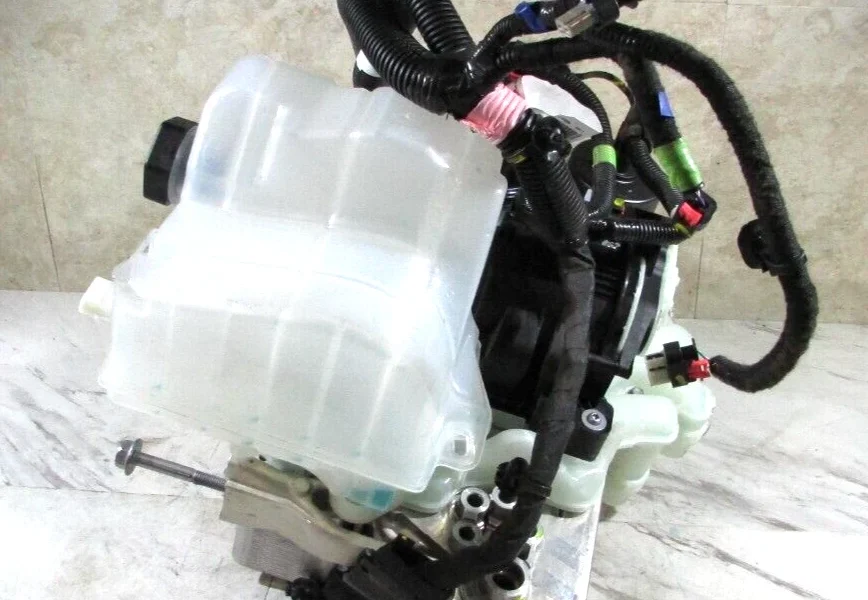

Układ chłodzenia samochodu elektrycznego składa się z następujących podzespołów:

– jednej, dwóch lub więcej pomp elektrycznych, napędzanych przez bezszczotkowe silniki elektryczne z regulacją obrotów;

– chłodnicy z wentylatorem elektrycznym, zamontowanej z przodu samochodu, mogącej wchodzić w skład wymiennika ciepła, współdzielonego z układem klimatyzacji samochodowej;

– zbiornika wyrównawczego;

– wielu czujników, monitorujących temperaturę płynu i poszczególnych podzespołów, np. silnika, falownika, baterii, a także czujników ciśnienia płynu;

– przewodów i węży;

– kanałów chłodniczych w baterii i zintegrowanym układzie napędowym;

– zaworów sterujących, najczęściej zblokowanych w układy wielozaworowe, wyposażone w zawory elektryczne;

– płynu chłodniczego, dielektrycznego, na bazie wody i glikolu albo oleju (w przypadku aut Tesli stosuje się olej do chłodzenia.

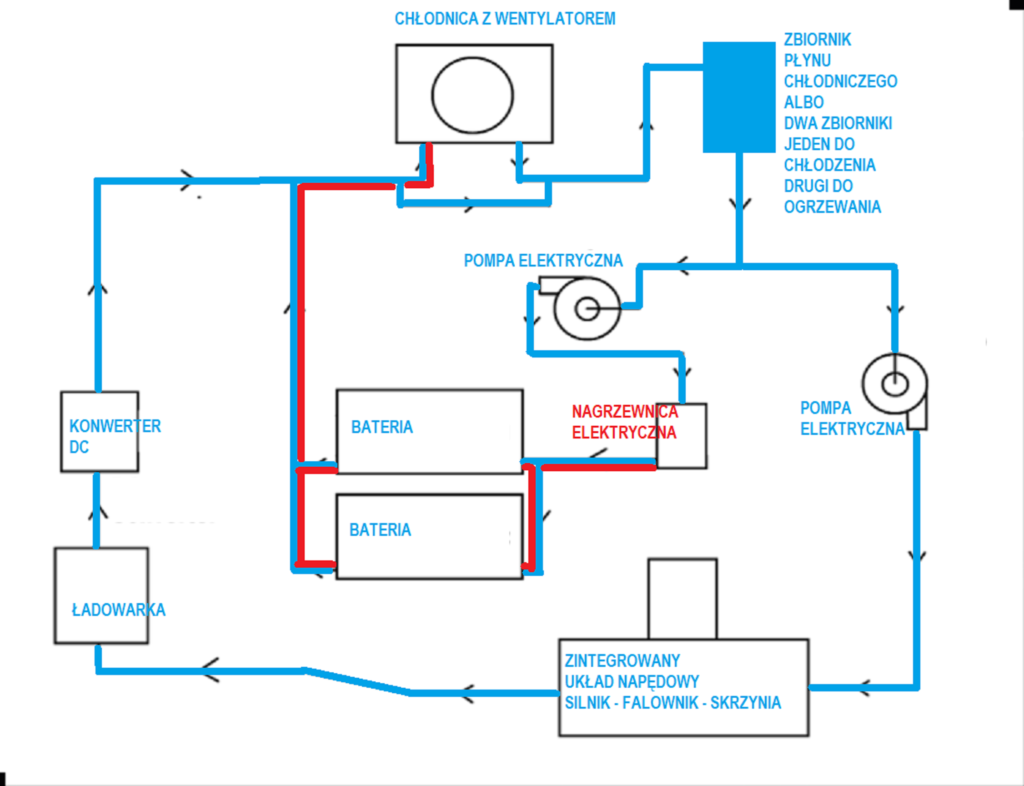

Schemat układu chłodzenia w samochodzie elektrycznym

Jakie zadania pełni układ chłodzenia w samochodzie elektrycznym?

– Utrzymuje baterię trakcyjną w odpowiedniej temperaturze (od 15 do 45 st. C) w trakcie jazdy i podczas ładowania. W zależności od warunków, bateria musi być albo chłodzona albo ogrzewana.

– Utrzymuje silnik i inwerter w odpowiedniej temperaturze (standardowo od 60 do 80 st. C), a także schładza konwerter 12V.

W jaki sposób bateria jest ogrzewana? W jeden z obiegów wmontowany jest elektryczny grzejnik oporowy o bardzo dużej mocy (od 5 do 7 kW).

Całość ma oczywiście swój rozbudowany sterownik, którego oprogramowanie zbiera dane z czujników i na tej podstawie zwiększa lub zmniejsza prędkość obrotową pomp i ciśnienie płynu chłodniczego, w zależności od potrzeb.

Co się psuje w układzie chłodzenia aut elektrycznych?

Najczęstsze awarie układu chłodzenia w samochodach elektrycznych to:

– uszkodzenie jednej lub więcej pomp elektrycznych, w których psują się łożyska (zacierają się), elektronika a także może dojść do uszkodzenia uszczelnień i wycieku płynu;

– awarie multizaworów sterujących, które się blokują na skutek zużycia elektrycznych elementów roboczych;

– uszkodzenia czujników temperatury i czujników ciśnienia płynu;

– wycieki płynu chłodniczego z układu.

Objawy awarii układu chłodzenia w samochodach elektrycznych

Pierwsze objawy awarii układu chłodzenia w samochodach elektrycznych to komunikaty ostrzegawcze na desce rozdzielczej (sprawdź układ chłodzenia), zmniejszenie mocy silnika, komunikaty o przegrzaniu baterii, a także hałasy z pomp układu chłodzenia.

Czy można jeździć z uszkodzonym układem chłodzenia w samochodzie elektrycznym?

Tolerowanie niesprawnego układu chłodzenia w samochodach elektrycznych ma koszmarne skutki.

– Przegrzanie baterii prowadzi do jej przyspieszonej degradacji lub całkowitego zniszczenia – koszt wymiany od 30.000 zł (w starych autach elektrycznych z małymi bateriami) do 120 – 130.000 zł w nowszych samochodach. Przegrzana bateria może się zapalić!

– Przegrzanie silnika prowadzi do uszkodzenia uzwojenia silnika elektrycznego, przyspieszenia demagnetyzacji silnika, przyspieszonego zużycia łożysk wirnika silnika elektrycznego, aż do całkowitego zniszczenia silnika samochodu (koszt wymiany od 30 do 55.000 zł).

– Przegrzanie może całkowicie zniszczyć inwerter/falownik, który kosztuje ok. 20.000 zł.

W przypadku poważnego przegrzania sterownik może uniemożliwić jazdę z prędkością powyżej 30 km/h, albo całkowicie unieruchomić auto. I jest to o wiele lepsze rozwiązanie, niż doprowadzenie do całkowitego zniszczenia baterii albo silnika.

Ile kosztuje naprawa układu chłodzenia w samochodach elektrycznych?

Sprawdźmy jakie są szacunkowe koszty naprawy w polskich warsztatach w 2026 roku (usługa plus części).

– Wymiana pompy elektrycznej – od 1000 do 4000 zł (taniej, jeśli uda się pompę naprawić albo zamontować używaną)

– Wymiana chłodnicy albo wymiennika ciepła – od 1200 do 3500 zł

– Naprawa wycieków – od 600 do 2000 zł, przy wymianie zaworów od 4500 zł wzwyż.

– Kompleksowa naprawa układu chłodzenia może kosztować powyżej 10.000 zł.

– Do całości trzeba doliczyć koszt płukania układu i zastosowania nowego płynu (500 – 600 zł).

Warto pamiętać o konieczności regularnego serwisowania układu chłodzenia w aucie elektrycznym.

Film – jak awaria układu chłodzenia wpływa na silnik samochodu elektrycznego?

Film – najdroższe awarie aut elektrycznych

Jest wśród nich oczywiście awaria układu chłodzenia.
